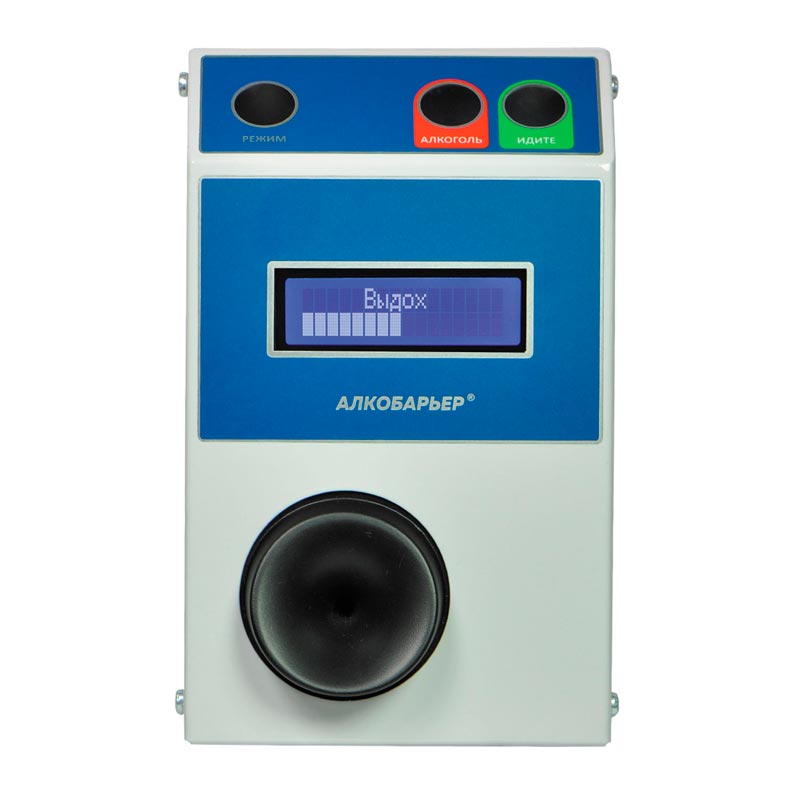

Алкобарьер ® – стационарный алкотестер для автоматического бесконтактного измерения концентрации алкоголя в выдыхаемом воздухе на проходной предприятия в составе СКУД или автономно. Алкотестер проектировался для подключения к наиболее популярным системам контроля и управления доступом (СКУД). При разработке учитывались недостатки представленных на нашем рынке аналогов Алкобарьера и накопленный негативный опыт работы предприятий с подобными устройствами.
Интеграция Алкобарьера в СКУД проходной предприятия или автоматизированные системы осмотров водителей решает следующие задачи:
- автоматическое (без участия человека) проведение экспресс-анализа выдыхаемого воздуха на алкоголь;
- синхронизация работы алкометра со СКУД или другими внешними устройствами;
- сохранение количественных результатов измерений концентрации алкоголя в памяти Алкобарьера с возможностью доступа к ним;
- мгновенная передача результата измерения в СКУД или другие внешние устройства;
- регистрация переданных результатов измерений в базе данных СКУД для каждого проходящего.
Ключевые преимущества
|
Точность и чувствительность.
|
В алкобарьере применяется электрохимический датчик алкоголя, обеспечивающий высокую чувствительность и точность измерения. |
|
Двухстрочный текстовый индикатор.
|
Сокращает время на обучение персонала. На индикатор выводятся сообщения сотрудникам о требуемых от них действиях, индикация процесса выдоха, результат измерения в качественном (выше/ниже порога) и количественном виде (концентрация в мг/л — отключается), предупреждения, ошибки, процесс очистки заборной системы после высоких концентраций алкоголя |
|
Память на 65000 событий
|
Дата и время измерения, качественный результат (концентрация выше или ниже установленного внутри блока алкогольного порога), количественный результат (концентрация алкоголя в мг/л), код идентификационной карты (отключается). |
|
Отдельными событиями сохраняются
|
Время включения/перезагрузки, ошибки, изменения настроек, выход из режима измерения до получения результата измерения, выход из режима измерения из-за прерванного выдоха, подключение дополнительных модулей. |
|
Количественный и качественный результат измерения
|
На внешние устройства результат измерения концентрации алкоголя передаётся в количественном (мг/л) и качественном значении (выше/ниже порога). При передаче результата измерения с Виганд выхода платы расширения результат передаётся сразу в формате номера бесконтактной карты. |
|
Настраиваемый алкогольный порог
|
Значение порога хранится в памяти измерительного блока и настраивается пользователем самостоятельно. |
|
Кнопки управления
|
Позволяют изменять настройки без подключения к ПК. |
|
Детектор выдоха
|
Датчик давления (не микрофон и не датчик влажности!). |
|
Является средством измерения
|
См. сертификаты во вкладке «Разрешительные документы». |
|
Бесконтактный тип алкотестирования
|
Выдох производится в бесконтактный мундштук-воронку специальной формы, которая обеспечивает «продувку» под широкими углами. В качестве одноразовых мундштуков можно использовать коктейльные трубки. |
Характеристики
|
Дисплей
|
двухстрочный текстово-графический |
|
Тип датчика ?
|
Электрохимический |
|
Погрешность ?
|
± 0,05 мг/литр |
|
Периодичность поверки ?
|
1 раз в 12 месяцев |
|
Память
|
65 000 событий |
|
Первичная поверка
|
Проведена |
|
Габаритные размеры газоанализаторов
|
145х125х40 мм |
|
Габаритные размеры газоанализаторов в составе с блоком сопряжения
|
215х140х70 мм |
|
Масса
|
не более 2 кг. |
Высокая скорость работы и очистки после «алкогольных» тестов
|
Время цикла при «безалкогольном» выдохе
|
Не более 7 секунд (выдох, анализ выдыхаемого воздуха, передача результата в СКУД, проход одного человека). |
|
Время цикла после выдоха с концентрацией алкоголя 0, 7 мг/л (в 4 раза больше чем порог, установленный для водителей)
|
Не более 15 секунд (анализ выдыхаемого воздуха, передача результата в СКУД, очистка от алкоголя, выход на готовность к следующему измерению). |
Полный набор интерфейсов для взаимодействия с внешними системами
|
Выходы с открытым стоком (блок сопряжения).
|
4 шт. (два из которых могут использоваться для подключения внешней индикации или табло). |
|
Входы да/нет (блок сопряжения).
|
4 шт. |
|
Вход для внешнего тампера (блок сопряжения).
|
1 шт. |
|
Выход Wiegand (блок сопряжения).
|
1 шт. с настраиваемой длиной посылки до 64 Бит. |
|
Вход Wiegand (блок сопряжения).
|
1 шт. с возможностью приема посылки до 64 Бит. |
|
RS-485/OSDP (доп. модуль).
|
Управление настройками, опрос состояния, управление измерением (начать измерение/завершить, доступ к памяти). |
|
Ethernet (доп. модуль).
|
Управление настройками, опрос состояния, управление измерением (начать измерение/завершить, доступ к памяти). |
|
UART разъём (блок измерения алкоголя).
|
Передача результата измерения в режиме реального времени, прием команд начать измерение/закончить измерение, управление внешними устройствами, управление настройками, передача журнала событий. |
|
USB (блок измерения алкоголя).
|
Передача результата измерения по запросу, прием команд начать измерение/закончить измерение, управление внешними устройствами, управление настройками, передача журнала событий. |
Гибкость, удобство настроек и широкие интеграционные возможности
|
Настраиваемый алгоритм взаимодействия с внешними системами
|
Алгоритм настраивается с помощью таблицы событий, которая формирует реакцию выходов Алкобарьера в ответ на сигналы поступающие на входы Алкобарьера. Внешние системы (например, СКУД) могут управлять началом измерения, завершением измерения, индикацией и т.д. Таблица событий позволяет выстраивать произвольный алгоритм взаимодействия со СКУД, во время эксплуатации адаптировать уже установленный Алкобарьер к изменениям в настройках СКУД, сокращать расходы и трудозатраты при переходе с одной модели контроллера СКУД на другую. |
|
Как осуществляется настройка?
|
С помощью ПК через USB разъём измерительного блока (газоанализатора), через меню измерительного блока или удалённо через интерфейс Ethernet (доп. модуль). |
|
Наличие транзитного режима Wiegand
|
При использовании Виганд интерфейса и отсутствии у контроллера СКУД двух Виганд входов считыватель идентификационных карт можно подключать к контроллеру через Виганд вход Алкобарьера. |
|
Возможность автономного управления турникетом
|
Интерфейсы Алкобарьера позволяют управлять турникетом напрямую без СКУД (при наличии у турникета платы управления и возможности подключения к ней). |
|
Удобство видеофиксации результата измерения
|
К Алкобарьеру можно подключать внешнюю индикаторную панель (красный/зелёный сигнал) большого размера (изготавливается заказчиком самостоятельно). |
Надёжность и вандалоустойчивость
|
Полностью автоматический
|
Автоматическое включение после подачи напряжения и проведение измерения. Если электрическое питание пропадёт на время, то после его восстановления прибор сам включится и выйдет на режим измерения. |
|
Разработан для потокового измерения алкоголя с высокой нагрузкой
|
Система бесконтактного забора выдыхаемого воздуха и очистки измерительного канала после тестирования разработана специально для проведения большого количества следующих друг за другом измерений. |
|
Металлический корпус
|
Корпус измерительного блока и блока сопряжения изготовлены из металла, что повышает вандалоустойчивость системы. |
|
Блокировка мундштука
|
В рабочем состоянии, при закрытом внешнем корпусе, мундштук-воронка заблокирован. Его нельзя снять и привести таким образом прибор в нерабочее состояние. |
|
Защита электроники от биожидкости
|
Мундштук и измерительный канал расположены внизу. Это препятствует попаданию биологической жидкости на электронику устройства. |
|
Защита от несанкционированного доступа
|
Открытие крышки прибора регистрируется как событие в памяти прибора и передаётся на внешние устройства. |
Характеристики питания
|
Потребляемый ток газоанализаторов (без блока сопряжения)
|
не более 0,5 А |
|
Потребляемый ток газоанализаторов в составе с блоком сопряжения
|
не более 1 А |
Комплект
Алкобарьер построен по блочно-модульному принципу. Блоки взаимозаменяемы и имеют собственные настройки.
Стандартный комплект поставки:
- Измерительный блок алкоголя – газоанализатор «АЛКОБАРЬЕР» (является средством измерения) с мундштуком-воронкой (+ программы «Настройки АЛКОБАРЬЕР» и «Статистика АЛКОБАРЬЕР») газоанализатор (интерфейсы UART, USB).
- Блок сопряжения BC-01 для газоанализатора «АЛКОБАРЬЕР» (интерфейсы Wiegand, сухие контакты).
Дополнительные модули *:
- Интерфейсный модуль RS-485 (OSDP).
- Интерфейсный модуль Ethernet.
* – поставляются по отдельному заказу.
